San Juanico, 19 de noviembre de 1984

Las nueve explosiones que registró el sismógrafo de la UNAM, con su onda de presión, su bola de fuego y lo que reportaron los vecinos.

El uso de esta página es personal. Si quieres usar su contenido para crear material de índole similar o diferente, contáctanos primero en dudleyastudios.com. El mapa base es de OpenStreetMap y se rige por su propia licencia.

Velocidad

Hora

5ta de Morelos · presión

—

5ta de Morelos · puerta

—

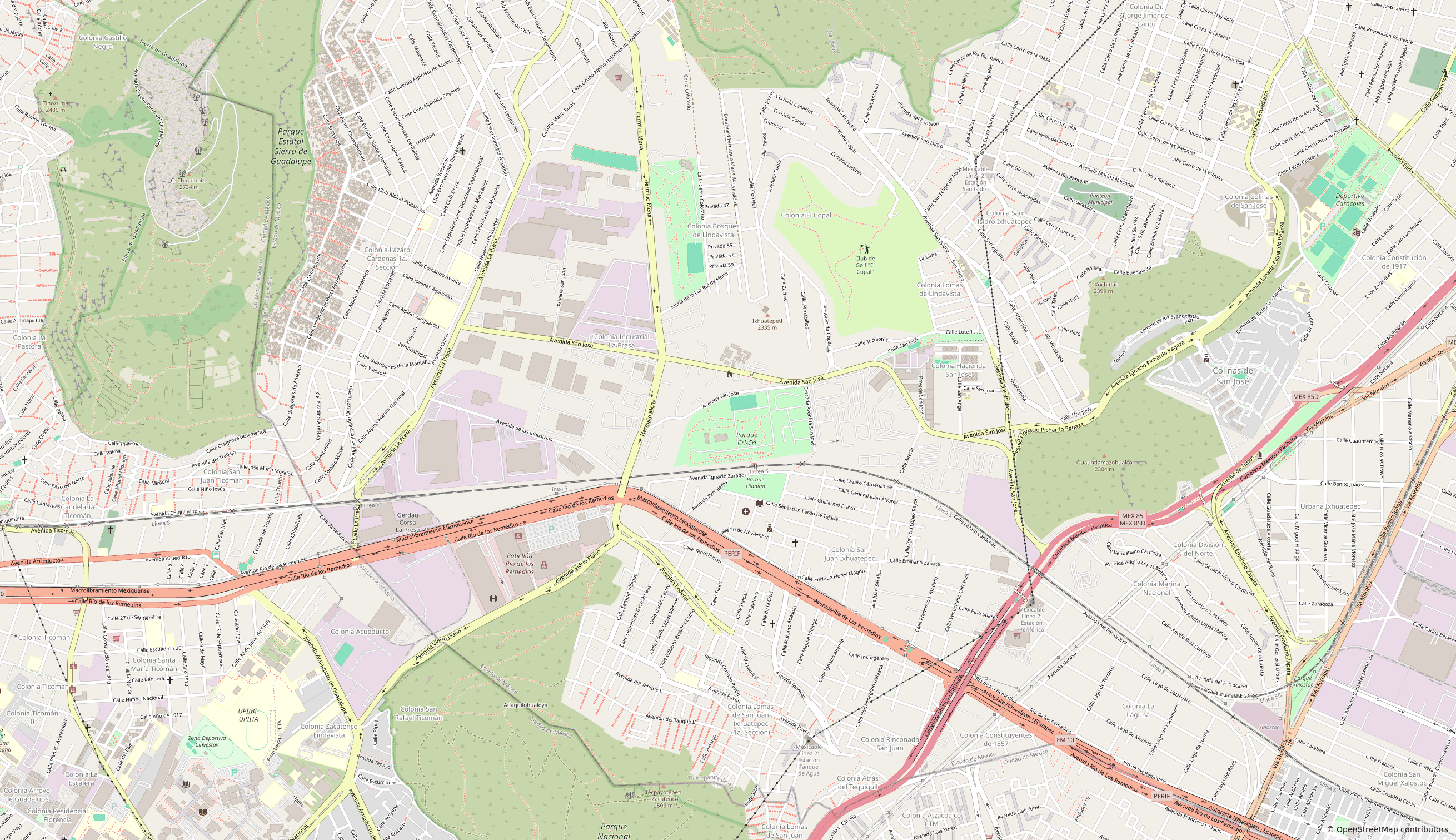

Mapa de calles de San Juan Ixhuatepec y alrededores

Rueda o pellizco para acercar · arrastra para moverte

Mapa base © colaboradores de OpenStreetMap

frente de presión (335 m/s) bola de fuego zona de más de 5 kW/m² fuego de la nube de gas ★ epicentro del SSN (05:44:45) y su zona de redondeohalo: cuánto se calienta una puerta de lámina en ese punto (°C)nivel 5nivel 4nivel 3nivel 2sin nivelpresiónproyectil

Horas: sismógrafo de la UNAM según el informe TNO (Pietersen, 1985). Atribución de los eventos 1, 2 y 7 según TNO; tamaños de los eventos 3 a 6, 8 y 9 supuestos. Presión calibrada con el modelo de expansión de vapor de TNO; radiación con modelo de flama sólida (200 kW/m²). La temperatura de puerta es un caso extremo: lámina de 1.5 mm de frente al fuego, sin enfriamiento. Epicentro: catálogo del Servicio Sismológico Nacional, UNAM (DOI 10.21766/SSNMX/EC/MX), 19.52, -99.10, magnitud no calculable. Mapa base: © colaboradores de OpenStreetMap (openstreetmap.org/copyright), escala ~2.2 m por píxel.

Lo que reportaron los vecinos

Testimonios recogidos en la página de Facebook de San Juanico, transcritos como los escribió cada persona. Son anónimos. El número de la izquierda es el que aparece en el mapa.

Testimonios

—

Registros en el mapa

—

Actualizado

—

Mapa	Comentario	Lugar	Distancia a la planta	Qué registra	Fuente

Cómo se calculó: ecuaciones del modelo

Todo lo que se ve en la animación sale de las ecuaciones siguientes. Son modelos simplificados, usados en análisis de riesgo industrial, calibrados con lo que reportó el informe TNO. Sirven para entender el orden de magnitud de lo que pasó, no para reproducir cada detalle.

1. Distancia de cada punto a la planta

N = (φ − φ₀) · 110 600 E = (λ − λ₀) · 111 320 · cos φ₀ r = √(E² + N²)

φ, λ	latitud y longitud del punto (grados)
φ₀, λ₀	latitud y longitud de la planta, hoy Parque Cri-Cri (19.52372, −99.11034)
N, E	distancia hacia el norte y hacia el este (m)
r	distancia horizontal a la planta (m)

2. Llegada de la onda de presión

c = 331.3 + 0.6 · T t_llegada = r / c

c	velocidad del sonido en el aire (m/s); con T = 7 °C da ≈ 335 m/s
T	temperatura del aire esa madrugada (°C), según TNO
t_llegada	segundos que tarda el frente en llegar al punto

3. Energía de la explosión de un tanque (expansión del vapor)

E_exp = n · (P₁ − P₀) · V_v / (γ − 1) V_v = V_t · (1 − f)

E_exp	energía liberada por el vapor al romperse el tanque (J)
n	número de tanques que explotan juntos
P₁	presión de ruptura: 13.4 bar (válvula de alivio + 20 %, según TNO)
P₀	presión atmosférica: 1.013 bar
V_t	volumen del tanque (m³): 1 600 para las esferas chicas
f	fracción llena de líquido (0.5 u 0.85)
V_v	volumen de vapor sobre el líquido (m³)
γ	cociente de calores específicos del vapor de propano ≈ 1.13

4. Sobrepresión a la distancia r

ΔP(r) = K / r K = 10 bar·m · (n · V_v / 800 m³)^1/3

ΔP	sobrepresión del frente de onda sobre la atmosférica (bar; 1 bar = 100 kPa)
K	constante de la fuente (bar·m). Calibrada con la tabla de TNO: 0.1 bar a 100 m para 800 m³ de vapor. Crece con la raíz cúbica de la energía
Valores usados	2 esferas al 50 %: K = 12.6 · cilindro de 270 m³ al 90 %: K = 3.2 · cilindro de 180 m³ al 90 %: K = 2.8

Umbrales de referencia: 0.002–0.01 bar, rotura de vidrios aislados; 0.01–0.04 bar, rotura de vidrios; ~0.1 bar, daño estructural a casas; 0.18 bar, desplazamiento de tanques (TNO).

5. Tamaño y duración de la bola de fuego

D = 6.48 · W^0.325 t_d = 0.852 · W^0.26

D	diámetro máximo de la bola de fuego (m)
t_d	duración de la bola de fuego (s)
W	masa de gas que arde en la bola (kg). Para una esfera de 1 600 m³ al 90 %, W ≈ 735 000 kg (TNO)
Valores usados	2 esferas: D = 654 m, t_d = 34 s · cilindro de 270 m³: 300 m, 18 s · cilindro de 180 m³: 260 m, 16 s. En video se midieron 200–300 m y ~20 s

6. Cómo crece, sube y se apaga la bola de fuego

R(t) = R_máx · [0.4 + 0.6 · mín(1, t / 0.2t_d)] H(t) = R(t) + (0.75D − R_máx) · t / t_d

E_s(t) = E₀ si t < 0.8 t_d; después baja en línea recta hasta 0 en t = t_d

R(t)	radio de la bola en el instante t (m); R_máx = D/2
H(t)	altura del centro de la bola sobre el suelo (m); termina a 0.75·D
E_s	potencia que emite cada m² de la superficie de la bola (kW/m²)
E₀	200 kW/m², el valor que TNO usa para bolas de fuego de GLP

El perfil de crecimiento y ascenso es una simplificación de este trabajo, no viene de TNO.

7. Calor que llega a cada punto

L = √(r² + H²) F = R² / L² q = E_s · F · τ (si L ≤ R, q = E_s)

τ = 2.02 · (p_w · x)^−0.09, x = L − R

L	distancia del punto en el suelo al centro de la bola (m)
F	factor de vista: qué fracción del "cielo" del punto ocupa la bola
q	flujo de calor por radiación que recibe el punto (kW/m²)
τ	transmisividad: fracción del calor que no absorbe la humedad del aire (máximo 1)
p_w	presión parcial del vapor de agua: 800 Pa (supuesto: aire húmedo a 7 °C)
x	espesor de aire entre la superficie de la bola y el punto (m)

Referencias: 1 kW/m², sol fuerte de mediodía; 5 kW/m², dolor en 15–20 s; 12.5 kW/m², la madera se enciende con una flama cerca.

8. Dosis térmica en la piel

D_t = Σ q^4/3 · Δt

D_t	dosis térmica acumulada ((kW/m²)^4/3·s, también llamada TDU)
Δt	paso de tiempo del cálculo: 0.05–0.1 s
Umbrales	menos de 80: sin quemadura · 80–250: primer grado · 250–1 000: segundo grado · más de 1 000: tercer grado

9. Temperatura de una puerta de lámina

Q = Σ q · Δt T_puerta = T₀ + α · Q / (ρ · c_p · δ)

Q	energía acumulada que llega a la puerta (kJ/m²)
T₀	temperatura inicial: 7 °C
α	absortividad de la pintura: 0.8
ρ	densidad del acero: 7 850 kg/m³
c_p	calor específico del acero: 460 J/(kg·°C)
δ	espesor de la lámina: 1.5 mm

Es el peor caso: la puerta de frente al fuego y sin enfriarse. Una puerta de lado o a la sombra se calienta menos. El acero se siente imposible de tocar arriba de ~55–60 °C.

10. Zonas de calor en el mapa

L* = R · √(E_s · τ / q*) r* = √(L*² − H²)

q*	flujo de calor del contorno que se dibuja (por ejemplo 5 kW/m²)
r*	radio en el suelo donde se recibe exactamente q* (m)

11. Mapa y epicentro

Mapa base: OpenStreetMap. Se georreferenció con tres estaciones del Mexicable de coordenadas conocidas (Periférico, San Isidro y Tanque de Agua): 2.19 m por píxel en dirección este-oeste y 2.17 en norte-sur, con un error de ajuste menor a ~5 m. Algunos reportes se ubicaron antes sobre capturas de Google Maps, calibradas con Walmart Río de los Remedios y el Club de Golf El Copal; su posición puede variar unos 100 m. El recuadro del epicentro es la incertidumbre por redondear las coordenadas del catálogo a 0.01° (±0.005°, unos 1.1 × 1.0 km); el error real de localización de 1984 puede ser mayor.

Glosario

SSN: Servicio Sismológico Nacional. Institución de la UNAM, parte del Instituto de Geofísica, que registra los sismos en México desde 1910.
UNAM: Universidad Nacional Autónoma de México. Sus sismógrafos registraron las explosiones.
TNO: Organización Neerlandesa para la Investigación Científica Aplicada. Su equipo visitó San Juanico dos semanas después del desastre y publicó en 1985 el análisis técnico más completo del accidente.
PEMEX: Petróleos Mexicanos, la empresa estatal dueña de la planta de almacenamiento y distribución de gas.
IMP: Instituto Mexicano del Petróleo, parte de PEMEX, responsable de la investigación técnica oficial.
GLP: Gas licuado de petróleo, el gas de los cilindros domésticos. Es una mezcla de propano y butano que se guarda líquida a presión.
BLEVE: Explosión de un tanque con gas licuado a presión, por sus siglas en inglés (Boiling Liquid Expanding Vapour Explosion). Al romperse, el líquido hierve de golpe, el vapor se expande y, si encuentra fuego, forma una bola de fuego.
Deflagración: Combustión rápida de una nube de gas mezclada con aire. Fue la primera explosión: la nube de GLP que se encendió en la planta.
Bola de fuego: Masa de gas ardiendo que sube después de una BLEVE. Dura segundos, pero emite muchísimo calor.
Sobrepresión: Cuánto sube la presión del aire por encima de la normal cuando pasa la onda de una explosión. Se mide en bar o en kilopascales (kPa).
bar, kPa: Unidades de presión. 1 bar = 100 kPa, y es aproximadamente la presión de la atmósfera al nivel del mar.
kW/m²: Kilowatts por metro cuadrado: cuánta energía de calor llega a cada metro cuadrado por segundo. El sol de mediodía da cerca de 1 kW/m².
Dosis térmica: Medida que combina la intensidad del calor y el tiempo de exposición para predecir quemaduras en la piel.
Factor de vista: Qué tanto "ve" un punto a la bola de fuego. Mientras más lejos o más tapado esté, menos calor recibe.
Transmisividad: Fracción del calor que atraviesa el aire sin ser absorbida, sobre todo por la humedad.
Esfera: Tanque esférico de almacenamiento. La planta tenía 4 de 1 600 m³ y 2 de 2 400 m³.
"Salchicha": Nombre popular de los tanques cilíndricos horizontales. Había 48 de distintos tamaños, y varios salieron volando hacia las colonias.
Proyectil: Tanque o fragmento lanzado por una explosión. TNO documentó uno a 1.2 km.
Sismógrafo: Instrumento que registra el movimiento del suelo. Los de periodo corto registran bien vibraciones rápidas y cercanas, como explosiones; los de periodo largo, como el Wiechert de 17 toneladas de Tacubaya, se hicieron para sismos lejanos.
Sismograma: El registro que produce un sismógrafo. En 1984 se grababa en papel ahumado o fotográfico.
Sismoteca: Archivo histórico de sismogramas en papel del SSN, guardado en la antigua estación de Tacubaya.
Epicentro: Punto en la superficie donde se ubica el origen de un evento sísmico. Para San Juanico, el SSN lo localizó en 19.52, −99.10.
Hora de origen y hora de llegada: La hora de origen es cuándo ocurrió el evento en la fuente; la de llegada, cuándo la onda alcanzó la estación. Por eso el SSN (5:44:45) y TNO (5:44:52) dan horas distintas para la misma explosión.
Magnitud: Medida del tamaño de un evento sísmico. Las dos explosiones más fuertes de San Juanico tuvieron magnitud 0.5 según el Servicio Sismológico de la UNAM.
Onda P: La onda sísmica más rápida, de compresión. La onda de presión en el aire funciona igual, pero viaja más lento: unos 335 m/s.
KMZ: Formato de archivo de mapas que se abre en Google Earth o Google My Maps.

Fuentes

Pietersen, C. M. y Cendejas Huerta, S. (1985). Analysis of the LPG incident in San Juan Ixhuatepec, Mexico City, 19 November 1984. Informe TNO R85/0222, Apeldoorn.
Pietersen, C. M. (1988). Analysis of the LPG-disaster in Mexico City. Journal of Hazardous Materials, 20, 85–107.
López-Molina, A., Vázquez-Román, R. y Díaz-Ovalle, C. (2012). Aprendizajes del accidente de San Juan Ixhuatepec-México. Información Tecnológica, 23(6), 121–128.
Servicio Sismológico Nacional, UNAM. Catálogo de sismos, DOI 10.21766/SSNMX/EC/MX.
Reportes de vecinos recogidos en la página de Facebook de San Juanico.
